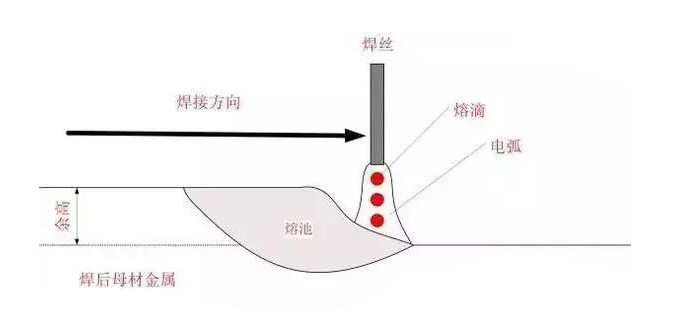

Le bain de fusion désigne la partie du métal de base qui fond sous l'effet de la chaleur de l'arc de soudage. La partie du métal liquide ayant une certaine forme géométrique formée sur la pièce soudée pendant le soudage est appelée bain de fusion.
La température du métal liquide dans le bain de fusion est beaucoup plus élevée que celle de l'acier en fusion en général. La température moyenne de la goutte de transition est d'environ 2300 degrés, la température moyenne du bain de fusion est d'environ 1700 degrés et le maximum peut atteindre plus de 2900 degrés. Le métal liquide est surchauffé.
Lors de l'enseignement du soudage, les étudiants ont souvent des défauts tels que des bavures de soudure, des brûlures, une pénétration incomplète, des cavités, des inclusions de scories et un mauvais formage pendant l'opération de pratique du soudage. Les raisons de ces défauts sont analysées. , n'est pas doué pour observer les changements de température du bain de fusion et ne contrôle pas efficacement la température du bain de fusion pour produire les défauts mentionnés ci-dessus.
La température du bain de fusion affecte directement la qualité du soudage. La température du bain de fusion est élevée, le bain de fusion est grand et le fer en fusion a une bonne fluidité et est facile à fusionner. Le soudage et le formage sont également difficiles à contrôler, la plasticité du joint diminue et le pliage est facile à fissurer.
Lorsque la température du bain de fusion est basse, le bain de fusion est petit, le fer en fusion est sombre et la fluidité est médiocre, et des défauts tels qu'une pénétration incomplète, une fusion incomplète et une inclusion de scories sont faciles à se produire.
Lors du soudage par fusion, le courant qui circule à travers la soudure est appelé courant de soudage. Le diamètre de l'électrode correspond à la taille de la section de la tige de métal d'apport.
En termes simples, la fusion appropriée de l’électrode est déterminée par le courant qui la traverse.
Si le courant est trop faible, il est difficile de démarrer l'arc, l'électrode colle facilement à la soudure, le motif en écailles de poisson est épais et les deux côtés ne sont pas bien fusionnés ; si le courant est trop important, les éclaboussures et la fumée pendant le soudage sont importantes, l'électrode est rouge, la surface du bain de fusion est très brillante et il est facile de brûler, de saper ;
Le courant est approprié, il est facile à allumer et l'arc est stable, les éclaboussures sont petites et un crépitement uniforme peut être entendu. Les deux côtés du joint de soudure passent en douceur au métal de base, le motif en écailles de poisson de la surface est très fin et les scories de soudage sont faciles à éliminer. En termes d'application, il existe une relation complexe
En position verticale, horizontale et verticale, le courant est proportionnellement plus faible que dans le cas du soudage à plat, et le courant devrait généralement être environ 10 % inférieur à celui du soudage à plat. De même, en position verticale, horizontale et verticale, le diamètre de l'électrode est généralement plus petit que dans le cas du soudage à plat.
Méthode d'expédition:
Une fois l'électrode alimentée dans la direction du bain de fusion le long de l'axe pour faire fondre l'électrode, la longueur de l'arc peut continuer à être maintenue inchangée, de sorte que la vitesse à laquelle l'électrode est alimentée dans la direction du bain de fusion est égale à la vitesse à laquelle l'électrode fond.
Si la vitesse d'alimentation de l'électrode est inférieure à la vitesse de fusion de l'électrode, la longueur de l'arc augmentera progressivement, entraînant une rupture de l'arc ; si la vitesse d'alimentation de l'électrode est trop rapide, la longueur de l'arc sera rapidement raccourcie et l'extrémité de l'électrode sera en contact avec la soudure et un court-circuit se produira. éteindra l'arc.
Méthode de transport en forme de croissant : l'extrémité de l'électrode oscille vers la gauche et vers la droite en forme de croissant dans le sens du soudage, l'action médiane doit être rapide et les deux côtés doivent rester en place pendant un certain temps. Cette méthode permet de contrôler efficacement la température du bain de fusion, le bain de fusion est peu profond et les côtés avant et arrière doivent être empêchés de se sous-découper. Le transport en forme de croissant est l'une des principales méthodes de transport pour le soudage unilatéral et le soudage à l'arc de formage double face.
Méthode de transport en zigzag : l'extrémité de l'électrode pivote vers l'avant en zigzag et s'arrête un instant des deux côtés pour éviter les contre-dépouilles. Cette méthode est facile à utiliser et largement utilisée. Elle convient au soudage de toutes les couches de soudures bout à bout dans des positions de soudage horizontales, verticales et en hauteur.
La température du bain de fusion dans la bande en forme de cercle est plus élevée que celle de la bande en forme de croissant, et la température de la bande en forme de croissant est plus élevée que celle de la bande en zigzag.
La bande en zigzag est adoptée, et l'amplitude d'oscillation et la pause des deux côtés de la rainure contrôlent efficacement la température du bain de fusion, de sorte que la taille du trou de fusion est fondamentalement la même, et la probabilité d'absence d'éclair de soudure et de brûlure à la racine de la rainure est réduite. , la pénétration incomplète a été améliorée, de sorte que le soudage unilatéral et le formage bilatéral du soudage à plat bout à bout ne sont plus difficiles.
Angle de la baguette de soudage :
Lorsque l'angle entre l'électrode et la direction de soudage est de 90 degrés, l'arc est concentré, la température du bain de fusion est élevée, l'angle est petit, l'arc est dispersé et la température du bain de fusion est basse.
Durée de combustion de l'arc :
Le temps de combustion de l'arc est utilisé pour contrôler la température du bain de fusion. Si la température du bain de fusion est trop élevée et que le trou de fusion est grand, le temps de combustion de l'arc peut être réduit pour réduire la température du bain de fusion. À ce moment, le trou de fusion devient plus petit et la hauteur de formage interne est modérée pour éviter que le tuyau ne soit trop haut ou ne présente un éclat de soudure.
Dans la pratique du soudage, apprendre à observer l'évolution de la température du bain de fusion et maîtriser la méthode de contrôle efficace de la température du bain de fusion est la base de l'apprentissage de la technologie du soudage. Ce n'est qu'en posant ces bases solides que vous pourrez faire des percées et devenir un excellent technicien en soudage.
